Andere Produkte der Kategorie dz deutsche zauntechnik Einzeltore

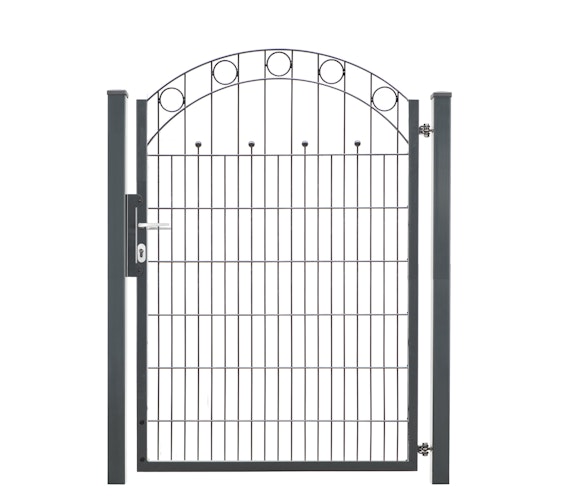

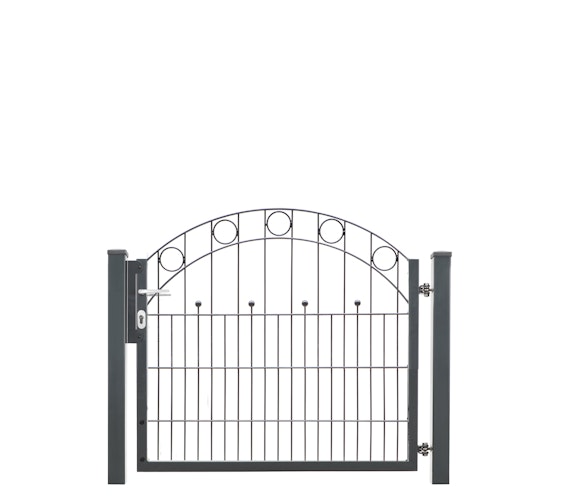

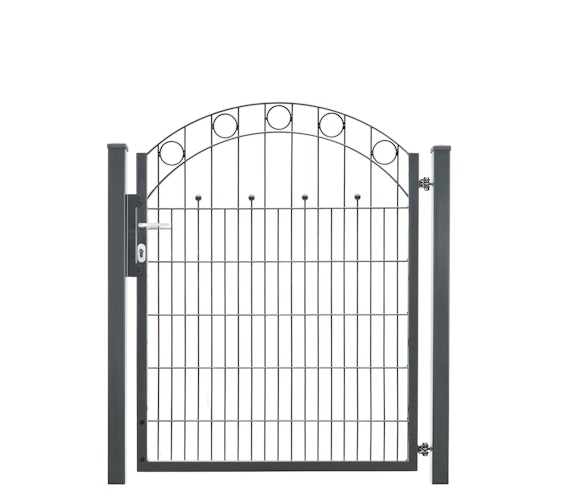

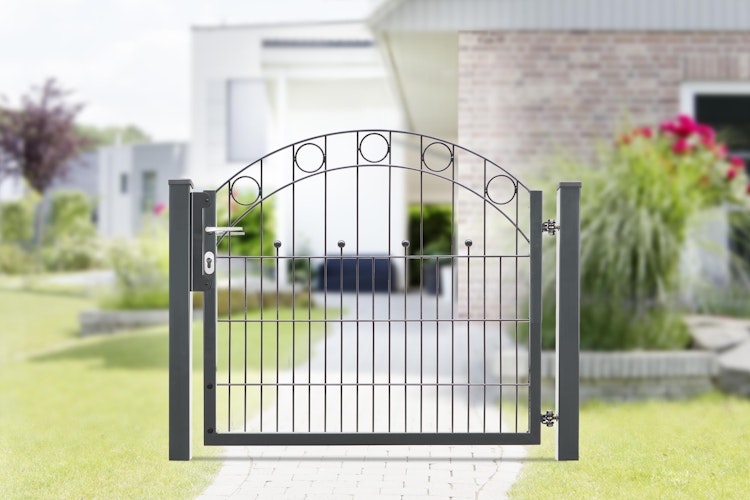

dz Flügeltor VARIO Residenz standard WIEN Einzeltor

Das dz Flügeltor VARIO Residenz standard WIEN wird als Komplettset mit stabilen Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder und verstellbaren Scharnieraufhängungen geliefert. Mit klassischen Kreisornamenten  und Zierkugeln im Oberbogen der Doppelstabmatte.

Pfosten: 60 x 60 x 2 mm
Farbe: Anthrazit RAL 7016
Lichte Weite: 1170 mm
Höhe: 1006 mm, 1406 mm, 1606 mm

Weitere Detailbeschreibung
  • Verschiedene Höhen

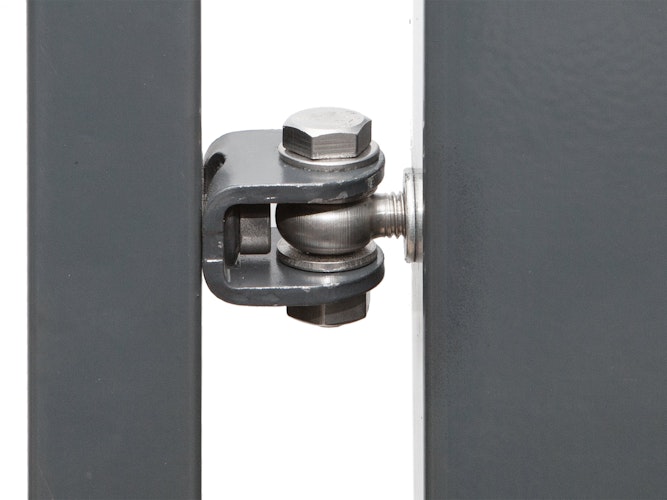

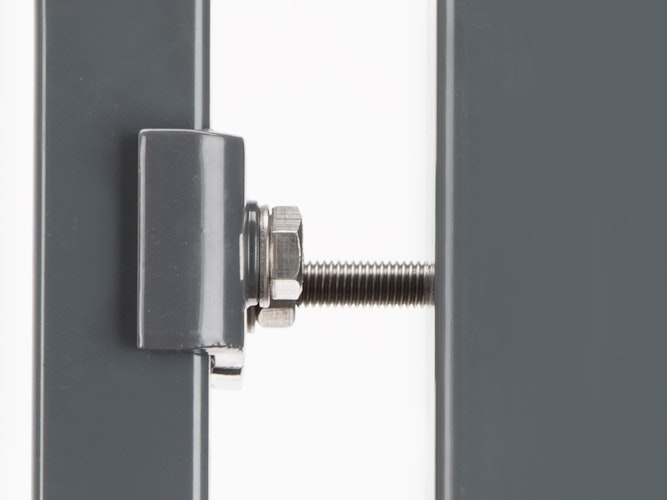

  • Öffnungswinkel 90°/180°
  • DIN links/rechts verwendbar

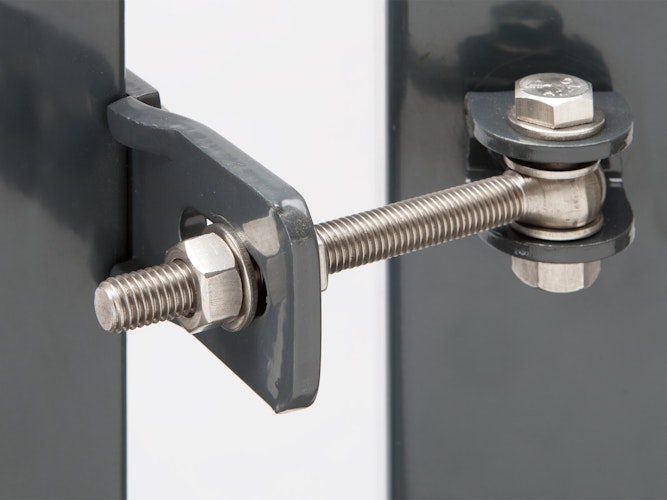

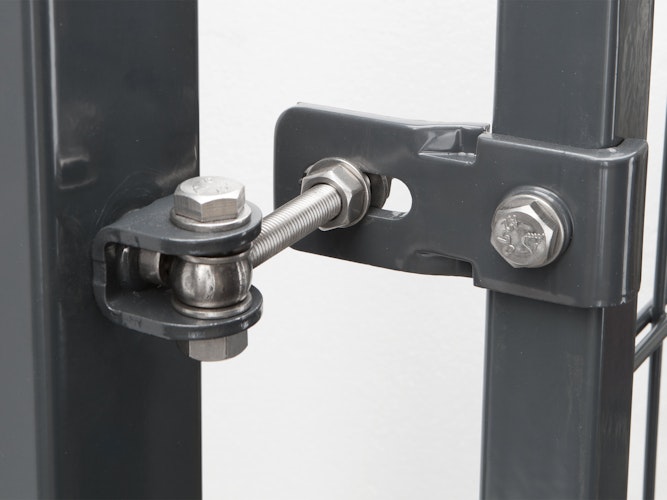

  • zweidimensional verstellbare Toraufhängungen
Empfohlenes Zubehör wählen
Menge
Produktmenge um eins verringern
Produktmenge um eins erhöhen
820,70 €
inkl. 19% MwSt.
Ratenkauf: Wird geladen...
199,00 € Versandkosten in DE
Am Lager, Lieferzeit: 3-5 Werktage

Das dz Flügeltor VARIO Residenz standard WIEN wird als Komplettset mit stabilen Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder und verstellbaren Scharnieraufhängungen geliefert. Mit klassischen Kreisornamenten  und Zierkugeln im Oberbogen der Doppelstabmatte.

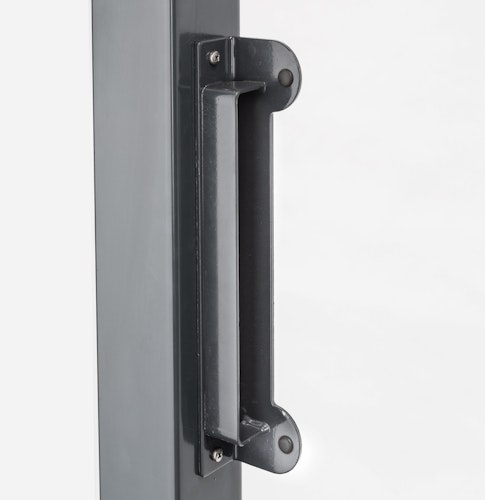

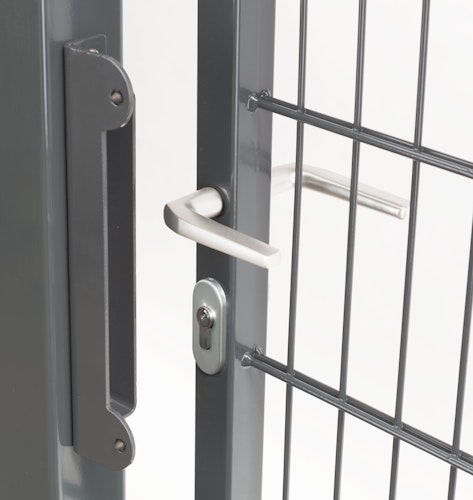

Ein hochwertiges Rohrrahmenschloss ist bereits vormontiert. Durch ein variables Anschlag- und Schlosssystem wird ein wählbarer Öffnungswinkel von 90° oder 180°, sowie die Öffnung DIN Rechts/Links ermöglicht. Die Lichte Weite des Tores hängt vom gewählten Öffnungswinkel ab.

Tipp:

  • Ausführliche Anleitung zur Auswahl des Öffnungswinkel finden Sie in der Montageanleitung im Reiter Datenblätter / Montageanleitung / Downloads
  • Für die Montage von Zaunfeldern an den Torpfosten wird der dz Zaunanschluss Winkellochleiste Typ X benötigt.


Pfosten: 60 x 60 x 2 mm
Farbe: Anthrazit RAL 7016
Lichte Weite: 1170 mm
Höhe: 1006 mm, 1406 mm, 1606 mm

https://assets.koempf24.de/dz_logo_Feruerverzinkt.png?auto=format&fit=max&h=800&q=75&w=1110https://assets.koempf24.de/dz_logo_MadeInGermany.png?auto=format&fit=max&h=800&q=75&w=1110

Abhängig von der Torhöhe werden folgende Pfosten zum Einbetonieren mitgeliefert:

 Torhöhe Pfosten
1006 mm1300 mm
1406 mm1500 mm
1606 mm1700 mm


Material / OberflächeFeuerverzinkt DIN EN ISO 1461  / Pulverbeschichtet
FüllungSchmuckzaun WIEN, Oberbogen mit Kreisornamenten
Torrahmen40 x 40 mm
Pfosten60 x 60 x 2 mm
Öffnungswinkel90°/180°
DIN-Richtungrechts / links
Torflügelbreite1080 mm
Lichte Weite1170  mm / 180°
1180 mm / 90°
Gesamtbreite inkl. Pfosten1290 mm / 180°
1310 mm / 90°
Höhe1006 mm1406 mm, 1606 mm
FarbenAnthrazit RAL 7016
LieferumfangTor inkl. Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen
Zubehör optional

dz Zaunanschluss Winkellochleiste Typ X

Durch ein variables Anschlag- und Schlosssystem wird ein wählbarer Öffnungswinkel von 90° oder 180°, sowie die Öffnung DIN Rechts/Links ermöglicht. Die Lichte Weite des Tores hängt vom gewählten Öffnungswinkel ab.

Abhängig von der Torhöhe werden folgende Pfosten zum Einbetonieren mitgeliefert:

 Torhöhe Pfosten
1006 mm1300 mm
1406 mm1500 mm
1606 mm1700 mm

Feuerverzinkung

Beim Feuerverzinken wird Stahl in eine Schmelze aus flüssigem Zink getaucht, deren Temperatur bei ca. 450 °C liegt. Unterschieden wird zwischen

  • dem Stückverzinken, bei dem unterschiedlich geformte Stahlteile (beispielsweise Treppenelemente oder Geländer) in das Zinkbad getaucht werden und
  • dem kontinuierlichen Endlosverfahren für Halbzeuge wie Bleche, das auch Bandverzinken oder Sendzimir-Verzinken genannt wird.

Die kontinuierliche Bandverzinkung ist auch unter der Bezeichnung Sendzimirverfahren (benannt nach Tadeusz Sendzimir) bekannt. Bandverzinkungsanlagen kombinieren den Prozess des Feuerverzinkens mit dem des Glühens. Sie bestehen aus einer Einlaufzone, einer Behandlungszone und einer Kühlzone.

Ausgangsmaterial ist in der Regel ungeglühtes kaltgewalztes Stahlband/draht, das zu einem Coil (Bund) aufgewickelt ist. Die Bandlänge eines solchen Coils kann bis zu 3000 m betragen. Im Einlaufteil wird das Stahlband vom Coil abgewickelt. Zwei Abwickelhaspeln und eine Schweißmaschine ermöglichen die Herstellung von Endlosbändern, so dass die Anlage kontinuierlich gefahren werden kann.

Der eigentliche Behandlungsteil besteht aus dem Durchlaufofen, dem Schmelzbad, einer Vorrichtung zur Einstellung der Zinkauflage und der Kühlung. Dem Durchlaufofen ist bei moderneren Anlagen meist eine Reinigungssektion vorgeschaltet, die Rückstände des Kaltwalzens bzw. Korrosionsschutzöl entfernt. Der Durchlaufofen ist unterteilt in die direkte beheizte Vorwärmzone, die indirekt beheizten Reduktions- und Haltezonen, sowie die Kühlzone. In der Vorwärmzone wird das Band schnell auf etwa 450–650 °C erwärmt. Dieser Teil wird auch Oxidationszone genannt. Hier erfolgte eine oxidative Reinigung des Bandes, beispielsweise durch Abbrennen von Emulsionsrückständen aus dem Kaltwalzen. In der Reduktions- und Haltezone wird das Band weiter in einer reduzierenden Schutzgasatmosphäre (Formiergas: etwa 25 bis 28 % Wasserstoff in Stickstoff) auf etwa 800 °C erwärmt und bei dieser Temperatur gehalten. Das Band wird kontinuierlich geglüht, dabei werden durch Rekristallisation des Stahls die gewünschten mechanischen Eigenschaften des Grundwerkstoffs eingestellt. Daneben werden in der Vorwärmzone gebildete Eisenoxide reduziert. Die nachfolgende Kühlzone ist durch eine Schleuse (Rüssel) mit dem Schmelzbad verbunden. In der Kühlzone wird das Band unter Schutzgas auf eine Temperatur nahe der Schmelzbadtemperatur abgekühlt.

Das Band taucht schräg nach unten in das Schmelzbad (Badtemperatur bei Zink etwa 460 °C) ein, wird durch eine Rolle im Bad nach oben umgelenkt und verlässt das Schmelzbad wieder. Beim Austritt aus dem Bad reißt das Band eine von der Bandgeschwindigkeit abhängige Metallmenge mit sich, die weit über der gewünschten Überzugsdicke (Auflage) liegt. Das noch flüssige überschüssige Überzugsmetall wird im sogenannten Düsenabstreifverfahren mit einem gerichteten Luftstrahl aus einer breiten Flachdüse auf der Vorder- und Rückseite abgestreift. Die so einstell- und regelbare Überzugsdicke hängt von der Bandgeschwindigkeit, dem Abblasdruck und dem Düsenabstand vom Band ab (Hierzu siehe auch: Elektromagnetische Bandstabilisierung). Danach wird das Band durch Jetkühler mit Luft abgekühlt, wobei der metallische Überzug auf der Bandoberfläche erstarrt. Die dabei gebildete Kristallstruktur und deren Aussehen hängt von der Art des Überzugs und den Bedingungen des Erstarrungsvorgangs ab.

Pulverbeschichtung nach RAL

Hierbei handelt es sich um ein Beschichtungsverfahren, bei dem ein elektrisch leitfähiger Werkstoff mit Pulverlack beschichtet wird. Durch einen Brennofen schmilzt das Pulver und setzt sich auf die Oberfläche. Hierbei wird eine Schichtdicke von ca. 60 μm erreicht. Jede Pulverbeschichtung ist wasser und luftdurchlässig.
Die durchschnittliche Schichtdicke ist entsprechend der Materialien:

  • Doppelstabmatte = 120-180 μm
  • Pfosten = ca. 70 μm

dz Flügeltor VARIO Residenz standard WIEN Einzeltor in gewünschter Ausführung inkl. Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen
