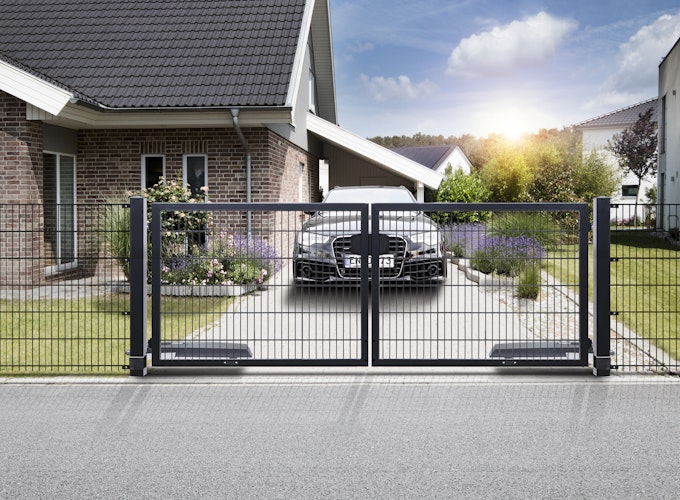

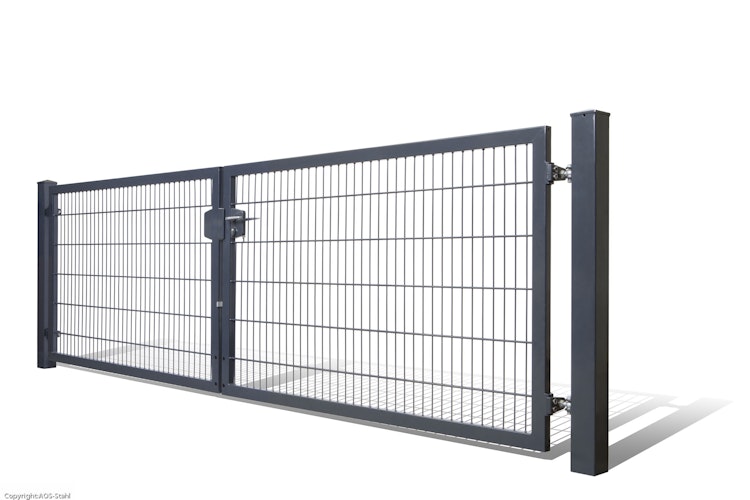

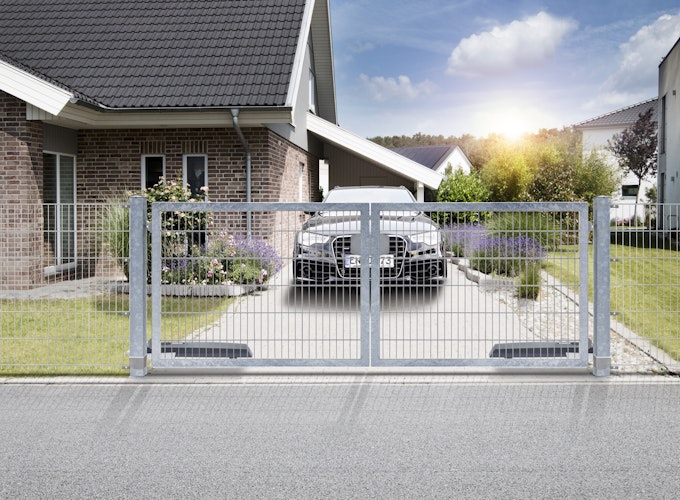

Das dz Flügeltor VARIO trend Doppeltor wird als Komplettset mit E-Antrieb, stabilen Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen und Zaunanschlusswinkeln geliefert.
Füllung: Doppelstab 8/6/8
Farbe: Feuerverzinkt, Anthrazit RAL 7016, Moosgrün RAL 6005
Lichte Weite: 2970 mm, 3470 mm, 3990 mm, 4490 mm, 4990 mm
Höhe: 800 mm, 1000 mm, 1200 mm, 1400 mm, 1600 mm, 1800 mm, 2000 mm
- Kostenlose Lieferung frei Bordsteinkante
- Einfache Montage des E-Antriebs
- DIN links/rechts verwendbar
- zweidimensional verstellbare Toraufhängungen
Das dz Flügeltor VARIO trend Doppeltor wird als Komplettset mit E-Antrieb, stabilen Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen und Zaunanschlusswinkeln geliefert. Durch die untereinander austauschbaren Flügel ,die unterschiedlich verfügbaren Höhen und Breiten, bietet das Tor eine hohe Flexibilität und viele Einsatzmöglichkeiten. Ein hochwertiges Rohrrahmenschloss ist bereits vormontiert. Die Toraufhängung ist zweidimensional verstellbar.
Der AMICO2.0 Tor-Antrieb hat eine Entriegelungseinheit mit Dreikantschlüssel. Ein Notbetrieb bei Stromausfall ist möglich. Die integrierten Endanschläge sind individuell einstellbar.
Beim AXO AX3024 Tor-Antrieb sind Endanschläge und Encoder integriert. Fahrweg und Soft-Stop-Bereich lassen sich programmieren.
Durch die mitgelieferte Montageschelle ist der Antrieb am Torpfosten leicht zu befestigen.
Füllung: Doppelstab 8/6/8
Pfosten: 100 x 100 mm, 80 x 80 mm
Farbe: Feuerverzinkt, Anthrazit RAL 7016, Moosgrün RAL 6005
Lichte Weite: 2970 mm, 3470 mm, 3990 mm, 4490 mm, 4990 mm
Höhe: 800 mm, 1000 mm, 1200 mm, 1400 mm, 1600 mm, 1800 mm, 2000 mm
Antrieb: AMICO2.0, AXO AX3024
Abhängig von der Lichten Weite und der Torhöhe wird folgender Antrieb und Pfosten zum Einbetonieren mitgeliefert:
Torhöhe | Lichte Weite | Antrieb | Pfosten |
800 mm | 4990 - 4490 mm | AXO AX3024 | 1300 mm / 100 x 100 x 3 mm |
800 mm | 3990 mm | AMICO2.0 | 1300 mm / 100 x 100 x 3 mm |
800 mm | 3470 - 2970 mm | AMICO2.0 | 1300 mm / 80 x 80 x 3 mm |
1000 mm | 4990 - 4490 mm | AXO AX3024 | 1500 mm / 100 x 100 x 3 mm |
1000 mm | 3990 mm | AMICO2.0 | 1500 mm / 100 x 100 x 3 mm |
1000 mm | 3470 - 2970 mm | AMICO2.0 | 1500 mm / 80 x 80 x 3 mm |
1200 mm | 4990 - 4490 mm | AXO AX3024 | 1700 mm / 100 x 100 x 3 mm |
1200 mm | 3990 mm | AMICO2.0 | 1700 mm / 100 x 100 x 3 mm |
1200 mm | 3470 - 2970 mm | AMICO2.0 | 1700 mm / 80 x 80 x 3 mm |
1400 mm | 4990 - 4490 mm | AXO AX3024 | 2000 mm / 100 x 100 x 3 mm |
1400 mm | 3990 mm | AMICO2.0 | 2000 mm / 100 x 100 x 3 mm |
1400 mm | 3470 - 2970 mm | AMICO2.0 | 2000 mm / 80 x 80 x 3 mm |
1600 mm | 4990 - 4490 mm | AXO AX3024 | 2200 mm / 100 x 100 x 3 mm |
1600 mm | 3990 mm | AMICO2.0 | 2200 mm / 100 x 100 x 3 mm |
1600 mm | 3470 - 2970 mm | AMICO2.0 | 2200 mm / 80 x 80 x 3 mm |
1800 mm | 4990 - 4490 mm | AXO AX3024 | 2400 mm / 100 x 100 x 3 mm |
1800 mm | 3990 mm | AMICO2.0 | 2400 mm / 100 x 100 x 3 mm |
1800 mm | 3470 - 2970 mm | AMICO2.0 | 2400 mm / 80 x 80 x 3 mm |
2000 mm | 4990 - 4490 mm | AXO AX3024 | 2600 mm / 100 x 100 x 3 mm |
2000 mm | 3990 mm | AMICO2.0 | 2600 mm / 100 x 100 x 3 mm |
2000 mm | 3470 - 2970 mm | AMICO2.0 | 2600 mm / 80 x 80 x 3 mm |
Material / Oberfläche | Feuerverzinkt DIN EN ISO 1461 / Pulverbeschichtet |
Füllung | Doppelstab 8/6/8 |
Rahmen | 60 x 40 x 2 mm umlaufend |
Pfosten | 80 x 80 x 3 mm 100 x 100 x 3 mm |
Lichte Weite | 2970 mm 3470 mm 3990 mm 4490 mm 4990 mm |
Höhe | 800 mm, 1000 mm, 1200 mm, 1400 mm, 1600 mm, 1800 mm, 2000 mm |
Farben | Anthrazit RAL 7016 Moosgrün RAL 6005 Feuerverzinkt DIN EN ISO 1461 |
Maschenweite | 50 x 200 mm |
Tor-Antrieb AMICO2.0 | menügeführte Displaysteuerung ZL 60 Funkmodul 433 MHz-Breich Handsender 2-Kanal 1x Stabantenne Infrarotlichtschranke |
Tor-Antrieb AXO AX3024 | menügeführte Display-Steuerung ZLJ 24 Funkmodul 433 MHz-Bereich Handsender 2-Kanal 1x Stabantenne Infrarotlichtschranke 1x |
Lieferumfang | Tor inkl. Tor-Antrieb, Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen und Zaunanschlusswinkeln |
Abhängig von der Lichten Weite und der Torhöhe wird folgender Antrieb und Pfosten zum Einbetonieren mitgeliefert:
Torhöhe | Lichte Weite | Antrieb | Pfosten |
800 mm | 4990 - 4490 mm | AXO AX3024 | 1300 mm / 100 x 100 x 3 mm |
800 mm | 3990 mm | AMICO2.0 | 1300 mm / 100 x 100 x 3 mm |
800 mm | 3470 - 2970 mm | AMICO2.0 | 1300 mm / 80 x 80 x 3 mm |
1000 mm | 4990 - 4490 mm | AXO AX3024 | 1500 mm / 100 x 100 x 3 mm |
1000 mm | 3990 mm | AMICO2.0 | 1500 mm / 100 x 100 x 3 mm |
1000 mm | 3470 - 2970 mm | AMICO2.0 | 1500 mm / 80 x 80 x 3 mm |
1200 mm | 4990 - 4490 mm | AXO AX3024 | 1700 mm / 100 x 100 x 3 mm |
1200 mm | 3990 mm | AMICO2.0 | 1700 mm / 100 x 100 x 3 mm |
1200 mm | 3470 - 2970 mm | AMICO2.0 | 1700 mm / 80 x 80 x 3 mm |
1400 mm | 4990 - 4490 mm | AXO AX3024 | 2000 mm / 100 x 100 x 3 mm |
1400 mm | 3990 mm | AMICO2.0 | 2000 mm / 100 x 100 x 3 mm |
1400 mm | 3470 - 2970 mm | AMICO2.0 | 2000 mm / 80 x 80 x 3 mm |
1600 mm | 4990 - 4490 mm | AXO AX3024 | 2200 mm / 100 x 100 x 3 mm |
1600 mm | 3990 mm | AMICO2.0 | 2200 mm / 100 x 100 x 3 mm |
1600 mm | 3470 - 2970 mm | AMICO2.0 | 2200 mm / 80 x 80 x 3 mm |
1800 mm | 4990 - 4490 mm | AXO AX3024 | 2400 mm / 100 x 100 x 3 mm |
1800 mm | 3990 mm | AMICO2.0 | 2400 mm / 100 x 100 x 3 mm |
1800 mm | 3470 - 2970 mm | AMICO2.0 | 2400 mm / 80 x 80 x 3 mm |
2000 mm | 4990 - 4490 mm | AXO AX3024 | 2600 mm / 100 x 100 x 3 mm |
2000 mm | 3990 mm | AMICO2.0 | 2600 mm / 100 x 100 x 3 mm |
2000 mm | 3470 - 2970 mm | AMICO2.0 | 2600 mm / 80 x 80 x 3 mm |
Tormaße
Lichte Weite | Flügelbreite | Gesamtbreite Tor inkl. Pfosten |
2970 mm | 1420 / 1420 mm | 3130 mm |
3470 mm | 1670 / 1670 mm | 3630 mm |
3990 mm | 1930 / 1930 mm | 4190 mm |
4490 mm | 2180 / 2180 mm | 4690 mm |
4990 mm | 2430 / 2430 mm | 5190 mm |
Feuerverzinkung
Beim Feuerverzinken wird Stahl in eine Schmelze aus flüssigem Zink getaucht, deren Temperatur bei ca. 450 °C liegt. Unterschieden wird zwischen
- dem Stückverzinken, bei dem unterschiedlich geformte Stahlteile (beispielsweise Treppenelemente oder Geländer) in das Zinkbad getaucht werden und
- dem kontinuierlichen Endlosverfahren für Halbzeuge wie Bleche, das auch Bandverzinken oder Sendzimir-Verzinken genannt wird.
Die kontinuierliche Bandverzinkung ist auch unter der Bezeichnung Sendzimirverfahren (benannt nach Tadeusz Sendzimir) bekannt. Bandverzinkungsanlagen kombinieren den Prozess des Feuerverzinkens mit dem des Glühens. Sie bestehen aus einer Einlaufzone, einer Behandlungszone und einer Kühlzone.
Ausgangsmaterial ist in der Regel ungeglühtes kaltgewalztes Stahlband/draht, das zu einem Coil (Bund) aufgewickelt ist. Die Bandlänge eines solchen Coils kann bis zu 3000 m betragen. Im Einlaufteil wird das Stahlband vom Coil abgewickelt. Zwei Abwickelhaspeln und eine Schweißmaschine ermöglichen die Herstellung von Endlosbändern, so dass die Anlage kontinuierlich gefahren werden kann.
Der eigentliche Behandlungsteil besteht aus dem Durchlaufofen, dem Schmelzbad, einer Vorrichtung zur Einstellung der Zinkauflage und der Kühlung. Dem Durchlaufofen ist bei moderneren Anlagen meist eine Reinigungssektion vorgeschaltet, die Rückstände des Kaltwalzens bzw. Korrosionsschutzöl entfernt. Der Durchlaufofen ist unterteilt in die direkte beheizte Vorwärmzone, die indirekt beheizten Reduktions- und Haltezonen, sowie die Kühlzone. In der Vorwärmzone wird das Band schnell auf etwa 450–650 °C erwärmt. Dieser Teil wird auch Oxidationszone genannt. Hier erfolgte eine oxidative Reinigung des Bandes, beispielsweise durch Abbrennen von Emulsionsrückständen aus dem Kaltwalzen. In der Reduktions- und Haltezone wird das Band weiter in einer reduzierenden Schutzgasatmosphäre (Formiergas: etwa 25 bis 28 % Wasserstoff in Stickstoff) auf etwa 800 °C erwärmt und bei dieser Temperatur gehalten. Das Band wird kontinuierlich geglüht, dabei werden durch Rekristallisation des Stahls die gewünschten mechanischen Eigenschaften des Grundwerkstoffs eingestellt. Daneben werden in der Vorwärmzone gebildete Eisenoxide reduziert. Die nachfolgende Kühlzone ist durch eine Schleuse (Rüssel) mit dem Schmelzbad verbunden. In der Kühlzone wird das Band unter Schutzgas auf eine Temperatur nahe der Schmelzbadtemperatur abgekühlt.
Das Band taucht schräg nach unten in das Schmelzbad (Badtemperatur bei Zink etwa 460 °C) ein, wird durch eine Rolle im Bad nach oben umgelenkt und verlässt das Schmelzbad wieder. Beim Austritt aus dem Bad reißt das Band eine von der Bandgeschwindigkeit abhängige Metallmenge mit sich, die weit über der gewünschten Überzugsdicke (Auflage) liegt. Das noch flüssige überschüssige Überzugsmetall wird im sogenannten Düsenabstreifverfahren mit einem gerichteten Luftstrahl aus einer breiten Flachdüse auf der Vorder- und Rückseite abgestreift. Die so einstell- und regelbare Überzugsdicke hängt von der Bandgeschwindigkeit, dem Abblasdruck und dem Düsenabstand vom Band ab (Hierzu siehe auch: Elektromagnetische Bandstabilisierung). Danach wird das Band durch Jetkühler mit Luft abgekühlt, wobei der metallische Überzug auf der Bandoberfläche erstarrt. Die dabei gebildete Kristallstruktur und deren Aussehen hängt von der Art des Überzugs und den Bedingungen des Erstarrungsvorgangs ab.
dz Flügeltor VARIO trend Doppeltor / E-Antrieb in gewünschter Ausführung inkl. Pfosten, Alutürgriff, Rohrrahmenschloss, Profilzylinder, verstellbaren Scharnieraufhängungen und Zaunanschlusswinkeln
